天俊仪表ZTMF-small微小紧凑型电磁流量计：精准适配工业小流量测量需求

在工业自动化与流程控制领域，电磁流量计因其非接触式测量、高精度和长寿命等优势，成为流体测量的核心设备之一。天俊仪表推出的TYFM-small微小紧凑型电磁流量计（原ZTFM-small），专为小口径管道（DN6-DN50）及超低流量场景设计，凭借其紧凑结构、耐腐蚀性能及灵活配置，广泛应用于食品饮料、水处理、制药、化工等行业。本文将从技术特性、应用场景及选型要点展开，为行业用户提供实用参考。一、产品

产品详细

在工业自动化与流程控制领域，电磁流量计因其非接触式测量、高精度和长寿命等优势，成为流体测量的核心设备之一。天俊仪表推出的TYFM-small微小紧凑型电磁流量计（原ZTFM-small），专为小口径管道（DN6-DN50）及超低流量场景设计，凭借其紧凑结构、耐腐蚀性能及灵活配置，广泛应用于食品饮料、水处理、制药、化工等行业。本文将从技术特性、应用场景及选型要点展开，为行业用户提供实用参考。

一、产品概述：小口径设计，精准测量

TYFM-small是一款基于电磁感应原理的一体化流量计，适用于导电液体和浆液的体积流量测量。其核心设计理念是在小流量场景下实现高精度与稳定性：

超低流量适配：支持0.05L/min~900L/min的宽流量范围，最低流速0.5m/s，可精确捕捉脉动流量。
高精度输出：标准精度±0.5%（可选±0.2%），满足JB/T 9248-1999行业标准。
耐腐蚀性强：测量管衬里采用PEEK特种工程塑料，电极可选316Ti不锈钢、哈氏合金（HC/HB）、钛等材质，适配酸碱溶液、药液等腐蚀性介质。
无机械磨损：一体式结构无活动部件，降低维护成本，延长使用寿命。

二、核心技术解析

1. 工作原理与信号处理

TYFM-small基于法拉第电磁感应定律，当导电流体垂直于磁场方向流动时，电极检测感应电压信号（ $U_{e} \propto B \cdot D \cdot v$ $Q_{v} =π/4 \cdot D² \cdot v$

2. 多样化信号输出

开关量输出：支持流量脉冲、上下限报警、流向检测等6种编程功能，适配PLC控制逻辑。
模拟量输出：4-20mA电流信号，无缝对接DCS系统。
通讯功能：RS485 Modbus协议实现远程监控，支持多设备组网。

3. 灵活安装与过程连接

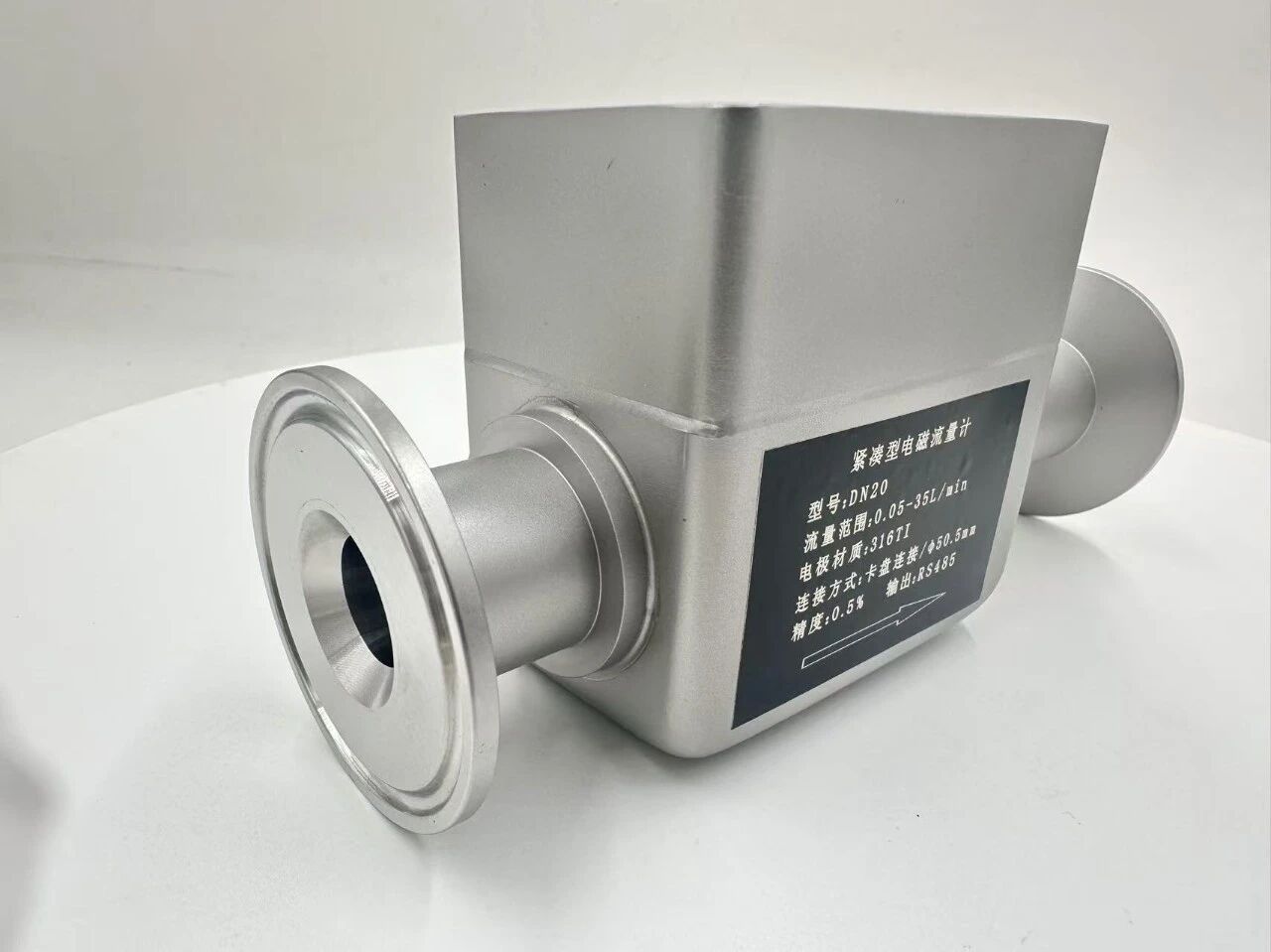

连接方式：提供螺纹（基型）、卡箍、法兰三种型式，适配DN6-DN50管道，尤其适合空间受限场景。
环境适应性：工作温度-25℃~+55℃，防护等级IP65/IP67（盲表版本），支持垂直、水平或倾斜安装。

三、典型应用场景

食品饮料行业

罐装与配比：PEEK衬里符合食品级卫生标准，精准控制糖浆、果汁等介质的灌装量。
清洗系统：耐腐蚀电极材质应对CIP（在线清洗）酸碱液流量监测。

水处理与加药系统

药剂投加：±0.5%精度确保污水处理中PAC、PAM等药剂的精准计量。
超低流量控制：适配DN6管道，测量范围低至0.05L/min。

制药与化工行业

药液配比：316Ti电极抗腐蚀，满足GMP规范要求。
腐蚀性介质：哈氏合金电极适配硫酸、盐酸等强腐蚀液体。

石油化工

精细化工：双向流量测量（最高10m/s），适配润滑油、溶剂输送。

四、选型与配置指南

1. 关键参数匹配

口径选择：根据工艺管道尺寸匹配通径（如DN20对应0.6-95L/min），若流速偏低可加装异径管提升精度。
材质适配：

腐蚀性介质：优先选择卡箍连接（316材质）或PEEK衬里。
高压场景：法兰连接支持1.6MPa压力（特殊需求可定制）。

2. 信号与功能配置

远程监控需求：选配RS485 Modbus通讯模块。
报警与控制：通过软件编程设置流量上下限开关量信号，实现自动化控制。

3. 安装注意事项

直管段要求：入口上游直管段≥3D，下游≥1D（D为管径）。
接地保护：单独接地降低电磁干扰，保障测量精度。
避免空管：确保测量管充满介质，垂直安装可减少沉积物堆积。

五、技术参数速览

参数	规格
公称通径	DN6 ~ DN50
精度	±0.5%（标准），±0.2%（可选）
介质电导率	≥20 μS/cm
防护等级	IP65 / IP67（盲表版本）
输出信号	脉冲、4-20mA、RS485 Modbus
电源	16-36VDC，功耗≤3VA
流体温度	≤60℃

结语
天俊仪表TYFM-small微小紧凑型电磁流量计以精准测量、耐腐蚀和灵活配置为核心，为工业流体控制提供了高效可靠的解决方案。其在小流量场景下的性能表现，尤其适合食品、制药、水处理等对精度与卫生要求严苛的行业。如需获取详细选型支持或技术咨询，欢迎联系天俊仪表官方团队：19943999277
